grundfos-22B


【產品說明】
1.工作參數（Operationg Conditions） 溫度（Temperatrue）：-20℃ to+105℃ 壓力（Pressure）：≤2.5MPa 速度（Speed）：≤15m/s
2材料(Materials)靜環（Stationary Ring）：U2，Q2，V1，Q11 動環（Rotary Ring）：B，A，Q1，,Q2
3.輔助密封（Secondrary Seal）：V，P，E 彈簧及結構件（Spring and Metal Parts）：F，G，S 適用介質：清水、油類和一般腐蝕性液體 Applications：Clean water，sewage water，oil and ohter moderately corrosive fluids

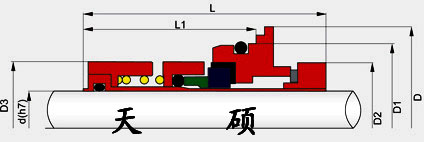

規格/Size (公制/Metric)	D	D1	D2	D3	d(h7)	L	L1
22B	60	50	39	39.2	22	70	49.5

安裝時位置要求
　　為了保證機械密封穩定的運行、長壽命和低泄漏性能，將它正確地安裝在機器上是十分重要的。安裝時必須注意的事項：
　?。?）部件的確認
　　把機械密封安裝到機器上時，安裝前要很好的與總裝配圖相對照，確認零件是否已準備齊全，這時要注意密封磨擦副密封面、密封圈等有無傷痕、缺損等異?，F(xiàn)象，還要注意與填料、密封圈（O環）等相接觸的軸或軸套表面、法蘭等部件上有無傷痕，若發現有異常的現象，則必須更換或修理后再使用。
　　在實際進行安裝時，不要將超過需要的零件帶到現場，這樣，安裝完畢后零件如有剩余，則是安裝時有了漏裝的地方；若零件不足，則意味著不必要的地方也組裝上了零件，這也就起到了在安裝時自檢的作用。
　?。ㄓ腥苏J為一個好的裝配工是不需要圖紙和其它標記，這是錯誤的。那他只是個熟練工不是個好檢修工）
　　（2）安裝位置
　　安裝要領隨機械密封型式、機器種類的不同而不同。
